NPT螺紋和Swagelock螺紋區別
作者：廣州市榕明液壓器材有限公司
更新時間：2023-03-18
點擊數：
NPT螺紋接頭和Swagelock接頭是工業中經常用到的兩種連接接頭，比較容易弄混，今天介紹一下兩種接頭。更準確的說，NPT是一種螺紋，Swagelock是一種卡套接頭的品牌名稱。目前國內也有生產Swagelock的廠家，但密封效果待驗證。普通的Swagelock接頭約100元/個。
1、NPT螺紋接頭
NPT（National Pipe Thread）螺紋是一種美國標準60度錐管螺紋，分為一般密封圓柱管螺紋和一般密封圓錐管螺紋。美制一般密封圓錐管螺紋的特征代號：NPT；美制一般密封圓柱內螺紋的特征代號：NPSC。常見的有NPT-1/4、1/8、1/2等。國家標準可查閱 GB/T-12716。

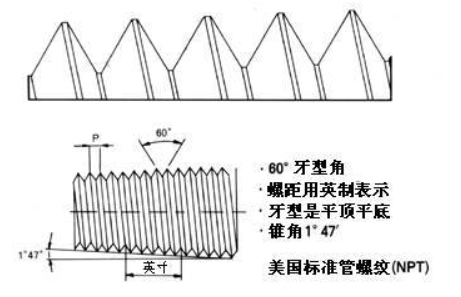

圖1、NPT管螺紋示意圖
2、Swagelock接頭
Swagelock接頭即世偉洛克接頭，也是一個美國品牌，俗稱卡套。Swagelock接頭是一種實現小間隙密封的結構，通過設計金屬密封機構，實現密封。Swagelok卡套管接頭的密封結構如圖所示。
圖1. Swagelok卡套式管接頭的密封
圖1所示Swagelok卡套管接頭的工作原理為：
1．通過螺紋機械式推進，卡套螺母向前運動推動后卡套向前，同時后卡套推動前卡套向前運動。
2．接頭本體的尖端向內擠壓前卡套。
3．前卡套消除它的內徑與管子外徑間的公差。
4．隨著后卡套的推進，前卡套向前向內動作，后端抬起，與接頭本體斜面形成密封。
5．隨著管子更大的變形和本體斜面與前卡套接觸面的增大，更大的阻力迫使后卡套向內動作，從而在管子上形成第二道牢固的支撐，如圖2所示。
6．在卡套螺母擰緊一又四分之一轉，它前進了1/16inch（1.52mm）
圖2. Swagelok卡套式管接頭工作原理示意圖
