卡套式管接頭安裝標準（卡套式管接頭安裝方法）
卡套式管接頭安裝標準
卡套式管接頭具有結構簡單、使用利便和不用焊接等優點。筆者經由多年的實踐總結了一些經驗，取得了較好的效果。但在中高壓液壓系統中，若操縱不當往往會造成泄漏，影響其推廣使用。
鋼管選擇消除應力退火的20#精拔管，這樣有利于卡套內刃嵌入鋼管外表面，起到可靠密封作用。
(1)預裝

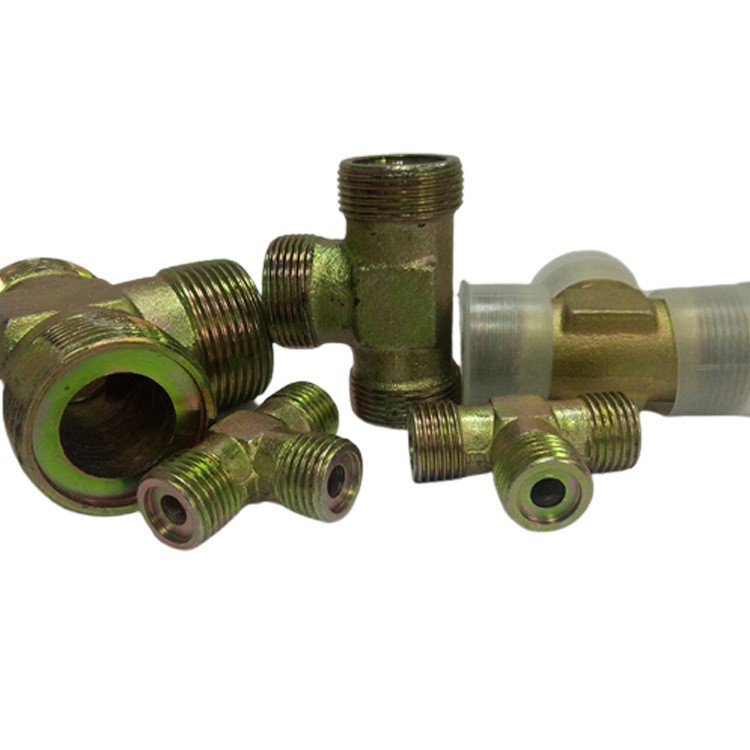

①預裝力不宜太大。主要有卡套式縱貫管接頭、卡套式端縱貫接通頭、卡套式三通管接頭等型式。
準確的做法應該是，管子一端用什么樣的接頭體連接，對應的連接端則用相同類型的接頭預裝，這樣能大限度地避免引起泄漏問題。
詳細做法是，用一個接頭體作為母體，將螺母、卡套壓緊到管子上即可。管徑小的接頭可以在臺鉗長進行預裝。假如在預裝時卡套變形嚴峻，會失去密封作用。管子鋸斷后應在砂輪等工具上打磨平齊，并且去除毛刺，清洗并用高壓空氣吹凈后再用。一般需要專用的預裝器。
②管子端面應平齊。筆者發現，即使是統一廠家的統一批貨，這幾種接頭體上錐形孔的深度往往不相同，結果就造成了泄漏，而此問題往往被忽視。應使卡套的的內刃恰好嵌入管子外壁，卡套不應有顯著變形。
③預裝時，應盡量保持管子與接頭體的同軸度，若管子偏斜過大也會造成密封失效。
④卡套式管接頭的預裝是重要的環節，直接影響到密封的可靠性。φ6-10mm卡套的擰緊力為64-115N、φ16mmr 259N、φ18mm的為450N。在進行管路連接時，再按劃定的擰緊力裝配。
(2)連接管路時，應一次性緊好，避免多次拆卸，否則也會使密封機能變差。
(3)連接管路時，應使管子有足夠的變形余量，避免使管子受到拉伸應力。
(4)禁止加入密封膠等填料。
(5)連接管路時，應避免使其受到側向力，側向力過大會造成密封不嚴。有人為了取得更好密封效果，在卡套上涂上密封膠，結果密封膠被沖入液壓系統中，造成液壓元件阻尼孔堵塞等故障。
卡套式管接頭安裝方法
1，鋸下合適長度的無縫鋼管，去除端口處毛刺。管子端面要與軸線垂直，角度公差不大于0.5°。如果管子需要折彎，則從管子端面至彎曲部位的直線段長度不能少于三倍螺母長度。
2，把螺一母和片套套在無縫鋼管上。注意螺母和方向，不要裝反了。
3，在預裝配接頭體螺紋和卡套上涂上潤滑油，把管子插入接頭體，(管子一定要插到底)用手旋緊螺母
4，擰緊螺母直至卡套卡住管子，這個轉折點可以通過擰緊力矩的增加感覺到(壓力點)。
5，達到壓力點后，再將壓緊螺一母擰緊1/2。
6，將預裝配接頭體拆下，檢查片套刃邊的一嵌入情況，可見的突起帶須填滿卡套端面的空間。卡套可以稍旋轉，但不能軸向推移。
7，安裝，將實際安裝中的接頭體的螺紋涂上潤滑油、壓緊螺母與之配合擰至可感覺到的擰緊力增加為止。接著再擰緊1/2圈安裝完畢。
